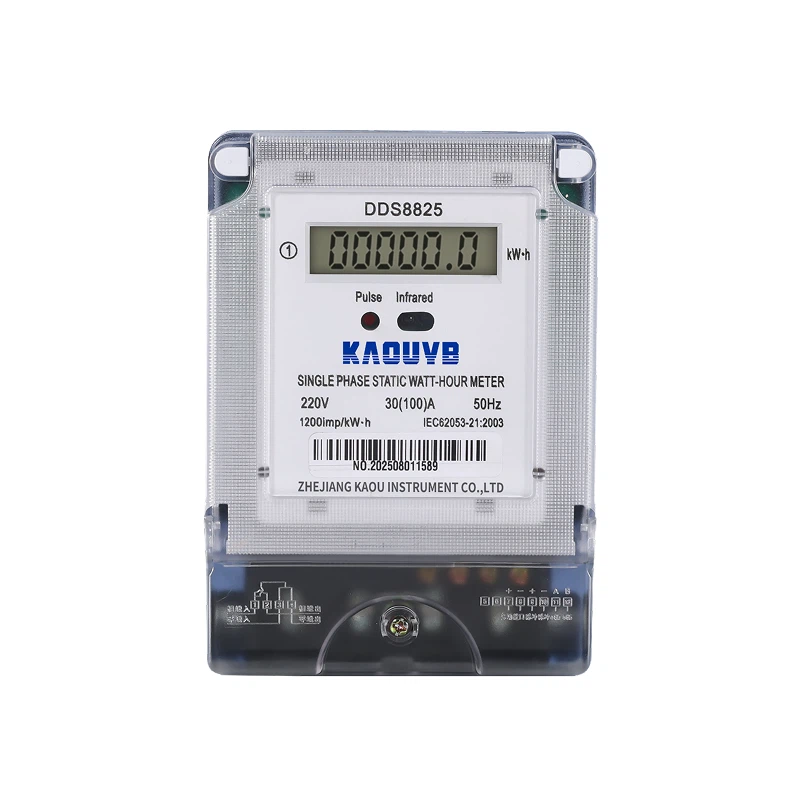

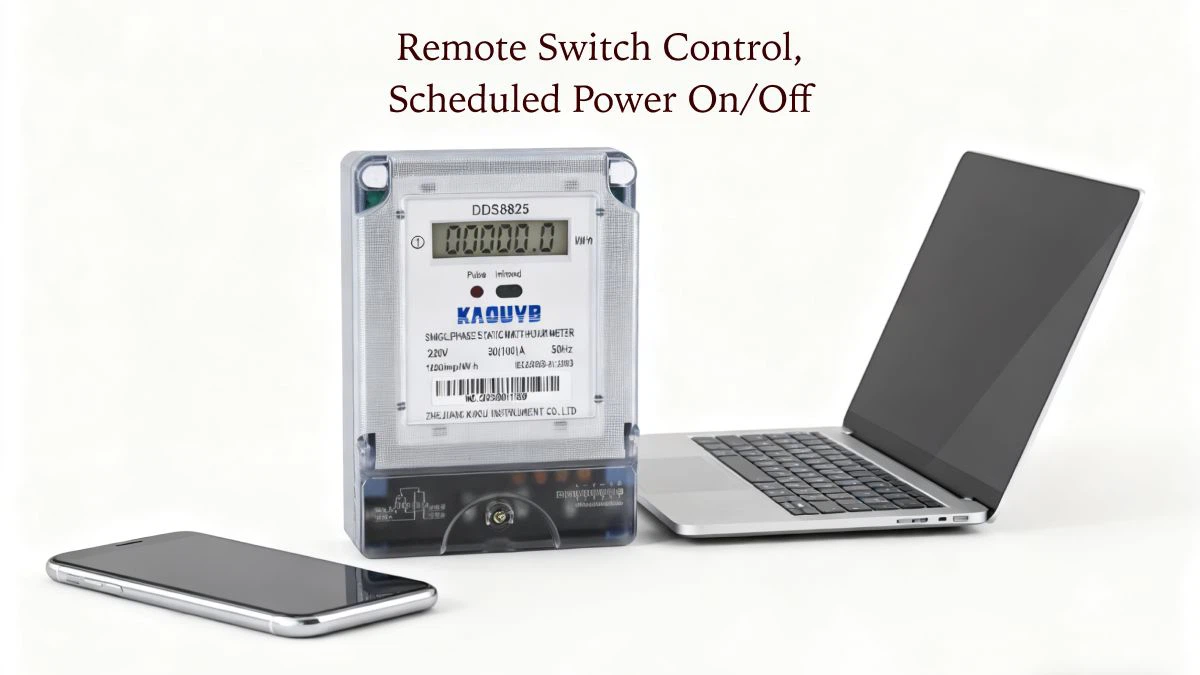

Jednofázový elektromer s rs485 je novou generáciou miniatúrnych inteligentných elektromerov, ktoré naša spoločnosť uviedla na trh a využíva dlhoročné skúsenosti s dizajnom elektromerov. Táto séria meračov využíva -segmentový LCD displej s vysokým rozlíšením a komunikačné rozhranie RS485 na realizáciu výmeny údajov v reálnom čase- s nadradenými počítačmi, čo umožňuje diaľkové odčítanie meračov (s funkciou diaľkového ovládania na zapnutie/vypnutie a voliteľnou funkciou diaľkového predplateného dobíjania). Výrazne uľahčuje automatizované riadenie spotreby elektrickej energie.
Špecifikácie
|
Kategória parametra |
Špecifické špecifikácie |
|
Základný prúd |
10(40)A, 15(60)A |
|
Referenčné napätie |
220V |
|
Spotreba energie |
<4VA/phase |
|
Rozmer (typ montáže na stenu-) |
115 mm × 115 mm × 61 mm |
|
Komunikačné rozhranie |
RS485 |
|
Spôsob zobrazenia |
LCD obrazovka |

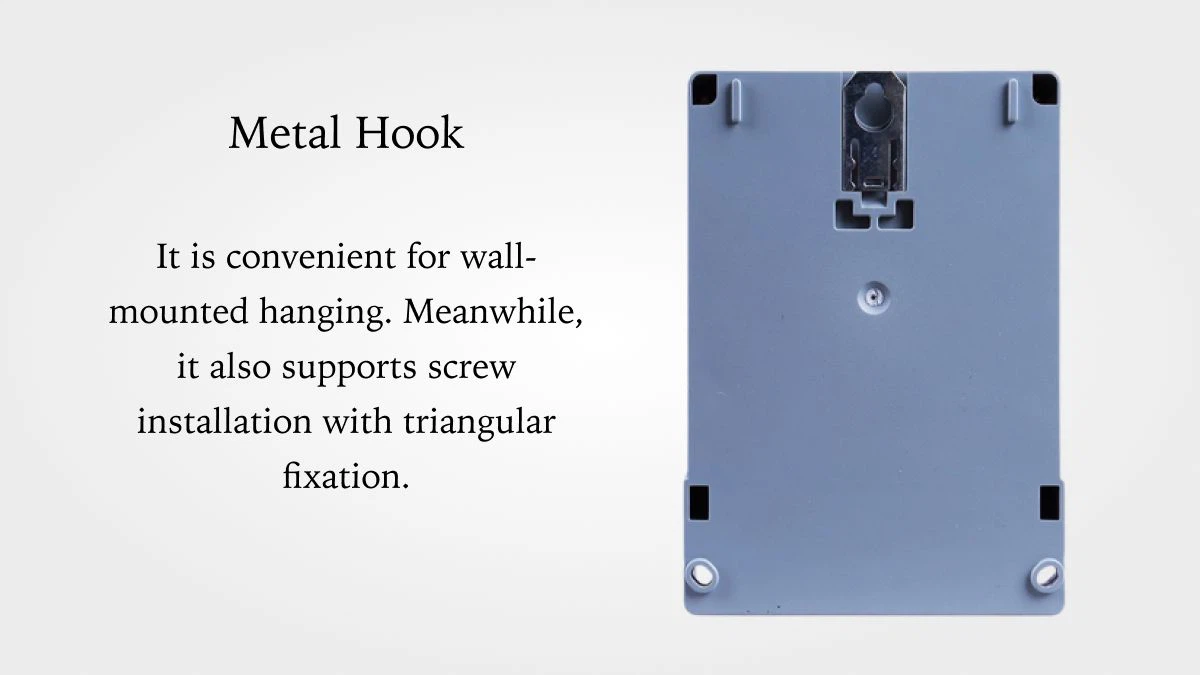

Inštalácia a elektroinštalácia

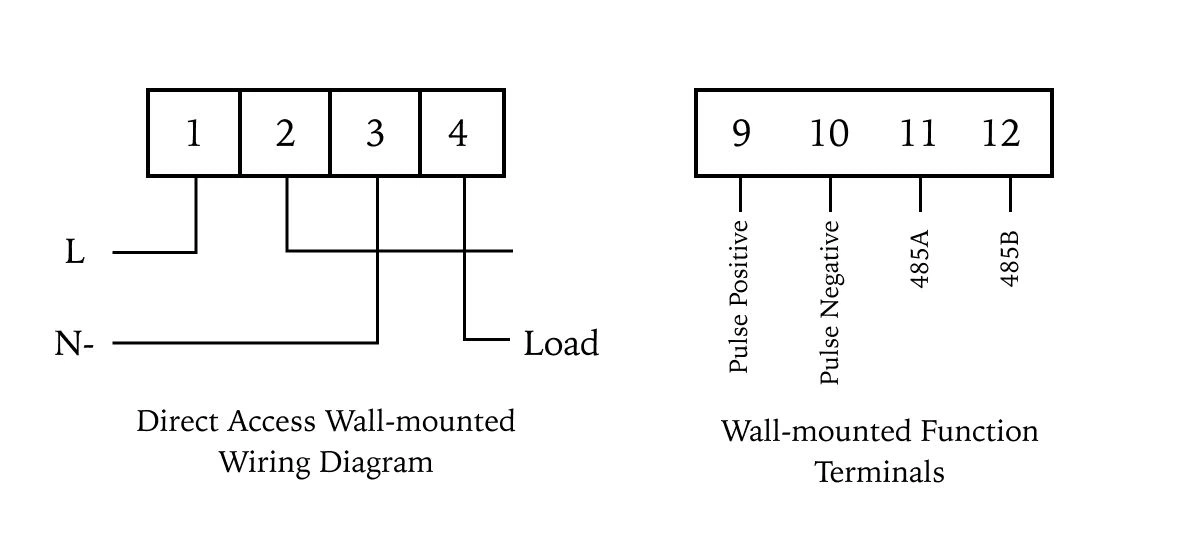

Schéma zapojenia:Svorky 1-4 nástenného typu slúžia na napájanie a vedenie záťaže (1 a 2 sa pripájajú na vodič L, 3 a 4 sa pripájajú na vodič N, priamo pripojené k záťaži); svorky 9-12 sú funkčné svorky (9: impulz pozitívny, 10: impulz negatívny, 11: 485A, 12: 485B).
Bezpečnostné opatrenia pri inštalácii:Zapojenie musí zodpovedať fyzickej schéme zapojenia na bočnej strane meracieho prístroja a na pripojenie sa odporúča použiť medené konektory; v prípade meračov s priamym{0}}pripojením rozlišujte medzi smermi prichádzajúceho a odchádzajúceho vodiča a utiahnite skrutky, aby ste zabránili zlému kontaktu, ktorý spôsobí abnormálnu činnosť merača.
Tok výrobného procesu
Nasleduje procesný tok jednofázového elektromera s rs485.
Obstarávanie a kontrola komponentov
Zaobstarajte si základné komponenty, ako sú potenciometre, bočníky a LCD displeje; preveriť kvalifikované komponenty prostredníctvom kontroly vzhľadu a testovania výkonu, aby sa zabezpečila kvalita surovín.
Výroba a zváranie dosiek plošných spojov
Výroba dosiek plošných spojov podľa návrhu obvodu; zváranie komponentov pomocou technológie SMT (Surface Mount Technology); po dokončení vykonajte kontrolu spájkovacieho spoja, aby ste skontrolovali studenú spájku a chýbajúce spájky, čím sa zabezpečí vodivosť obvodu.
Montáž a počiatočné testovanie
Zostavte dosky plošných spojov, kryty, svorky a iné časti do hotových výrobkov; vykonajte napájanie-pri úvodnom testovaní, aby ste skontrolovali, či sú LCD displej a základné funkcie merania normálne, a vylúčte produkty s abnormálnymi funkciami.
Kalibrácia presnosti a test starnutia
Na kalibráciu presnosti meradla, aby spĺňal požiadavky na presnosť triedy 1, použite štandardné elektrické kalibračné zariadenia.
Záverečná kontrola a balenie
Vykonajte záverečnú kontrolu výrobkov kvalifikovaných v teste starnutia vrátane kontroly vzhľadu, opätovného testu funkcie a overenia parametrov; označte kvalifikované produkty a zabaľte ich, aby ste sa uistili, že počas prepravy nedôjde k poškodeniu.
